Сушилка с цепным конвейером

Сушилка с цепным конвейером

Сушилка с цепным конвейером представляет собой машину непрерывной эксплуатации, предназначенной для сушки большого объема листовых, блочных и гранулированных материалов с более высокой воздухопроницаемостью, например, угольных брикетов, брикетов из угольного шлама, брикетов из минерального порошка и т.д. На сегодняшний день, сушилки с цепным транспортером являются одними из важнейших составляющих линий по производству брикетов.

Запросить расценки

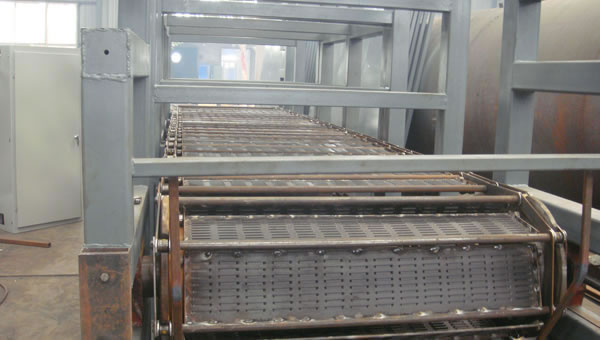

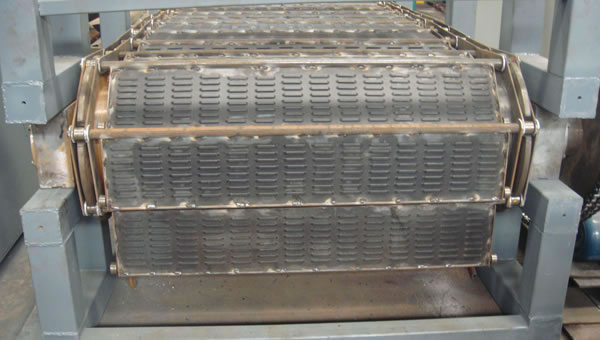

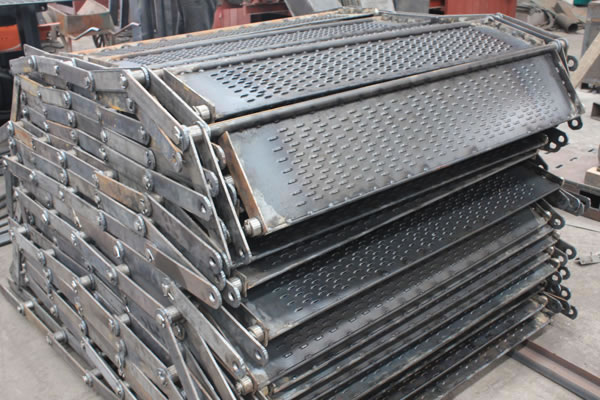

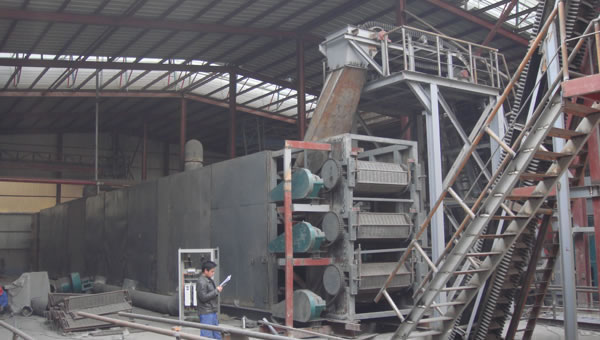

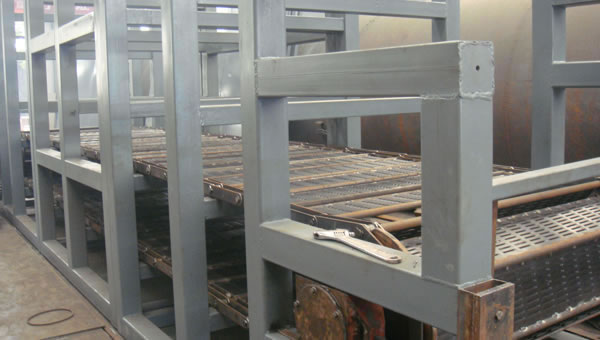

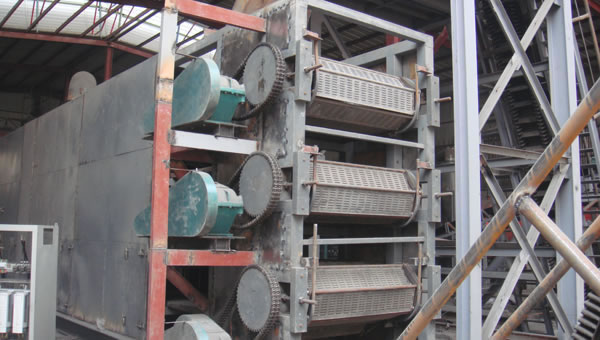

  • Сушилка с цепным конвейером
  • Сушилка с цепным конвейером
  • Сушилка с цепным конвейером
  • Сушилка с цепным конвейером
  • Сушилка с цепным конвейером
  • Сушилка с цепным конвейером
  • Сушилка с цепным конвейером
  • Сушилка с цепным конвейером
Особенности
  • Наиболее выдающейся особенностью этой машины для сушки брикетов является то, что один слой цепи может играть ту же роль, что и два слоя, что обеспечивает высокую эффективность сушки.
  • Сушильное оборудование с конвейером из многослойной цепи занимает мало пространства и не требует больших финансовых вложений, в то же время оно работает при большой интенсивности сушки и испарения.
  • Сушилки данного типа превосходят сушилки других типов с точки зрения сушки угольных брикетов, брикетов угольного шлама и брикетов минерального порошка.
  • В сушилках с цепным конвейером YUKE для достижения оптимального эффекта сушки доступны для регулирования следующие опции: поток воздуха, температуры нагрева материала, время нахождения материала внутри и скорость подачи.
  • Имеется система промывки цепи и система охлаждения материала.
  • Больший объем воздуха может быть переработан повторно, таким образом значительно экономится энергия.
  • Благодаря уникальному устройству подачи воздуха, распределение нагретого воздуха становится более равномерным, а значит качество сушки повышается.
  • Источником тепла для этой промышленной сушилки может быть пар, топливный газ, дымовой газ и т.д.
  • По требованию заказчика могут быть добавлены дополнительные цепи.
Принцип работы

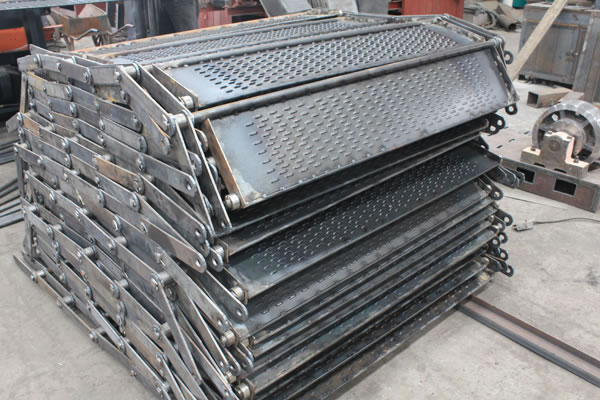

Сушилка с цепным конвейером производства Yuke работает под следующему принципу. Материалы равномерно распределяются по цепи пористых пластин с различными характеристиками. Под действием силы приводного узла, цепь пластин, несущих материал, перемещается по кругу. Нагретый газ от источника тепла проходит через материалы, нагревая их. После нагрева влага в материалах испаряется, а пары воды выходят из выпускного отверстия. Именно таким образом происходит процесс эффективной сушки.

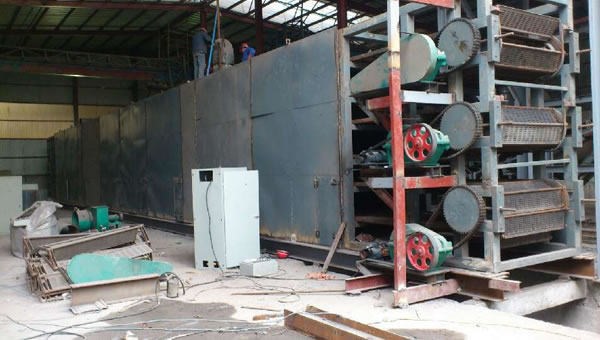

Корпус сушилки совместим с каждым стандартизированным участком цепи. Для экономии места, цепь может быть поделена на несколько уровней. Как правило, сушилка имеет либо 2 камеры для сушки и 3 уровня цепи, либо 2 камеры и 5 уровней цепи. Длина составляет 6-40 м, а эффективная ширина от 0,6 до 3,0 м.

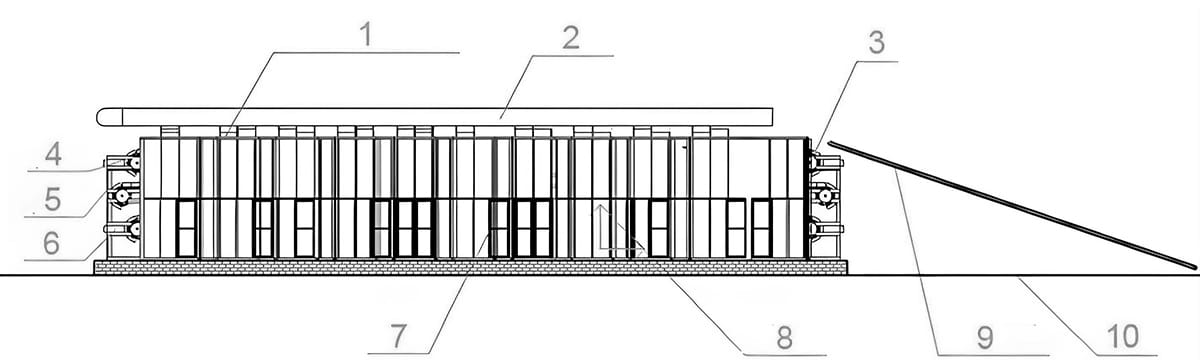

Схема функционирования сушилки с цепным конвейером
Схема функционирования сушилки с цепным конвейером
  • 1. Сушилка с цепным конвейером
  • 2. Выхлопная труба
  • 3. Колесо цепной передачи
  • 4. Третий уровень
  • 5. Второй уровень
  • 6. Первый уровень
  • 7. Камера с потоком нагретого воздуха
  • 8. Рамная конструкция
  • 9. Конвейер
  • 10. Плоскость основания
